tesa HAF 8401是一款以酚醛樹脂與丁腈橡膠混合物作為膠體，琥珀色無基材的熱固型雙面膠帶。這款琥珀色雙面膠帶沒有基材，由較強的離型紙保護，易于模切和剝離。
在室溫下tesa HAF 8401不具有粘性。它通過預壓時加熱**，并在90℃開始變粘。在第二步的裝配過程中加熱加壓使其反應。

tesa HAF 8401固化之后能達到:
極高的粘接性
高耐溫性
**的耐化學性能
粘接后膠體仍能具有彈性

TESA/tesa8402 是德莎的一款熱反應型 HAF（Heat Activated Film）熱熔膠帶，相關信息如下：
基本信息

- 成分：以酚醛樹脂與丁腈橡膠混合物作為膠體。

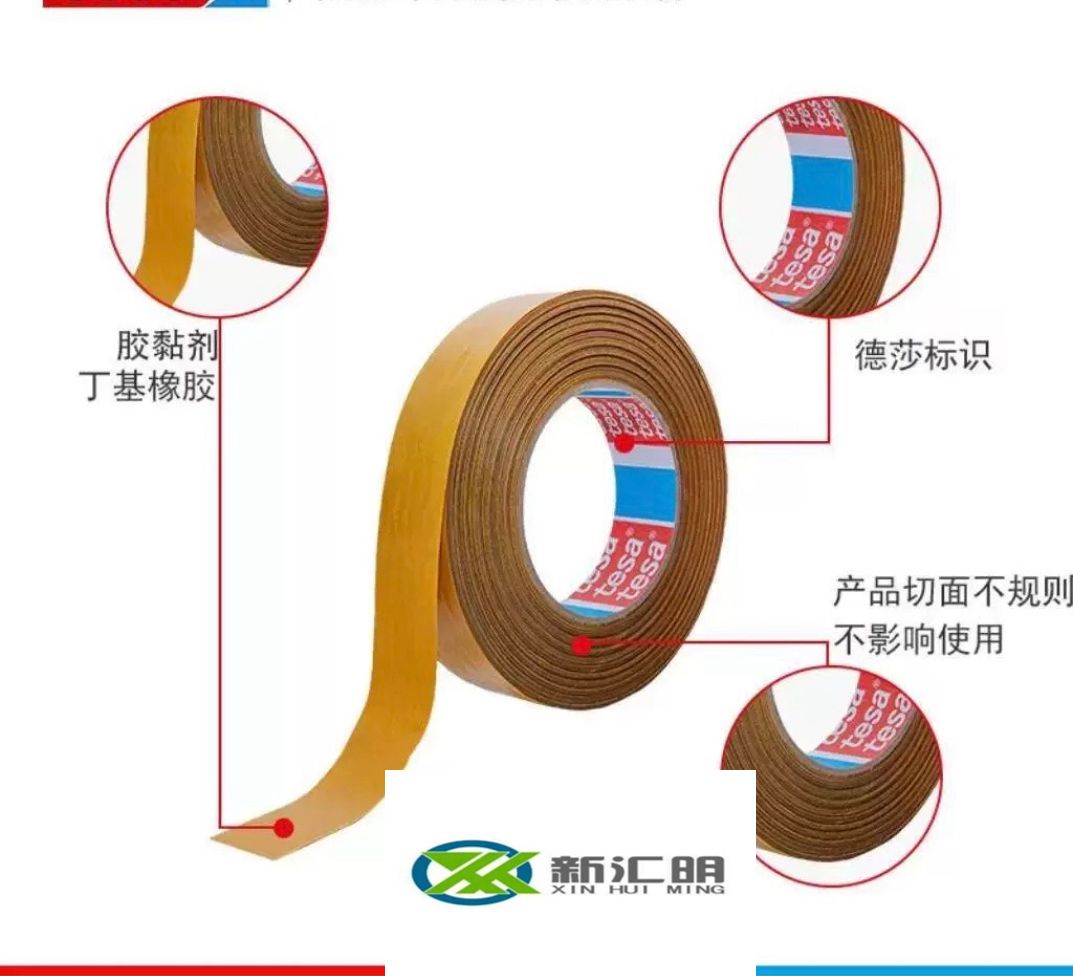

- 外觀：琥珀色（棕色）無基材，由較強的離型紙保護，易于模切和剝離。
- 規格：厚度通常為 0.125mm（125μm），寬度常見為 1020mm，長度為 50m，也可根據需求定制其他規格。

性能特點

- 粘性特性：在室溫下不具有粘性，通過預壓時加熱，并在 90℃開始變粘。
- 粘接性能：固化后能達到極高的粘接性，對金屬、玻璃、塑料、木材和紡織品等耐熱材料都有良好的粘接效果。
- 耐溫性能：具有高耐溫性，能在較高溫度環境下保持性能穩定。
- 固化后特性：粘接后膠體仍能具有彈性，并且具有優良的耐化學性。

主要應用

- 適用于粘接所有耐熱材料，如金屬、玻璃、塑料、木材和紡織品。

- 常用于電動機中的磁鐵粘接、離合器摩擦片固定、**度拼接（重疊拼接）以及結構粘接等領域。

常用操作方案

- 預貼：在固化前需要預貼，設置溫度范圍 120°C - 140°C。

- 熱壓：粘接條件下的溫度、壓力和時間取決于具體的應用。例如拼接應用，溫度為 120 - 220°C，壓力＞2bar，時間 15 - 90 秒；離合器摩擦片粘接，溫度 180 - 230°C，壓力＞8bar，時間 3 分鐘 - 30 分鐘；磁鐵粘接，溫度 140 - 180°C，壓力＞6 - 10bar，時間 2 分鐘 - 5 分鐘；結構粘接，溫度 180 - 220°C，壓力＞10 - 15bar，時間＞3 分鐘 - 30 分鐘。
