在之前的一系列內容中,我們?yōu)榇蠹医榻B了許多電力系統中的接續和維護解決方案。而除此之外,另一類與“電”有密不可分關系的產品中,也有3M的身影——消費類電子產品。

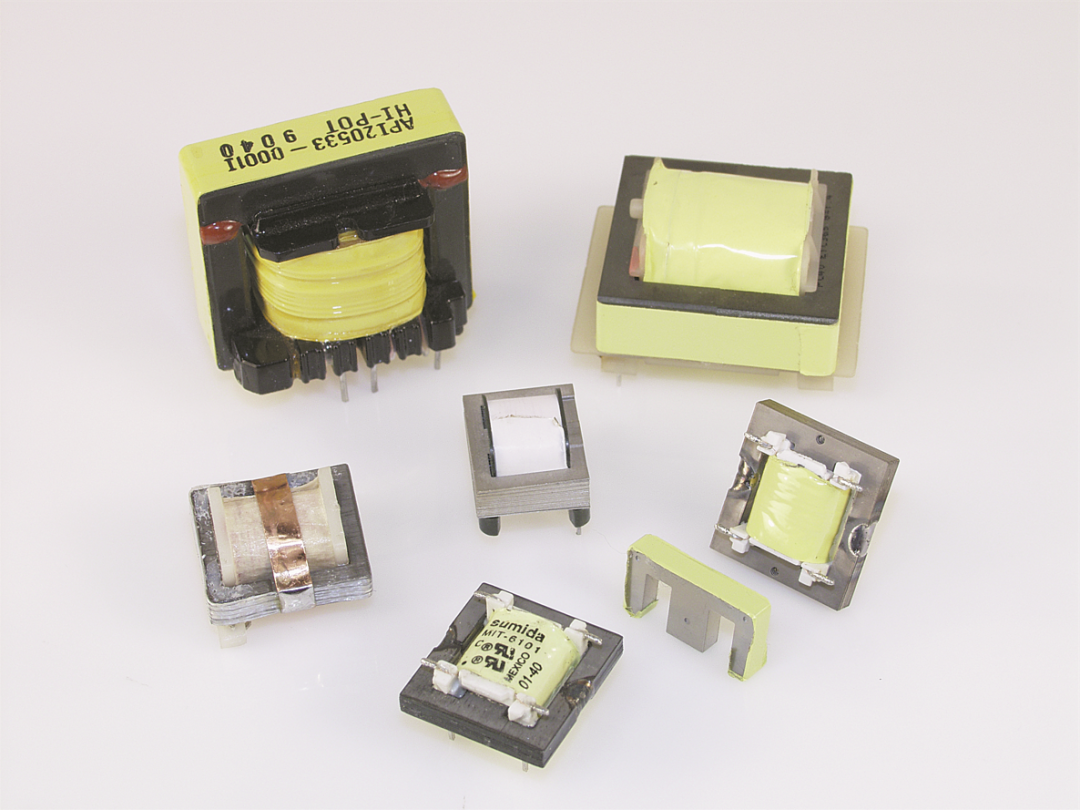

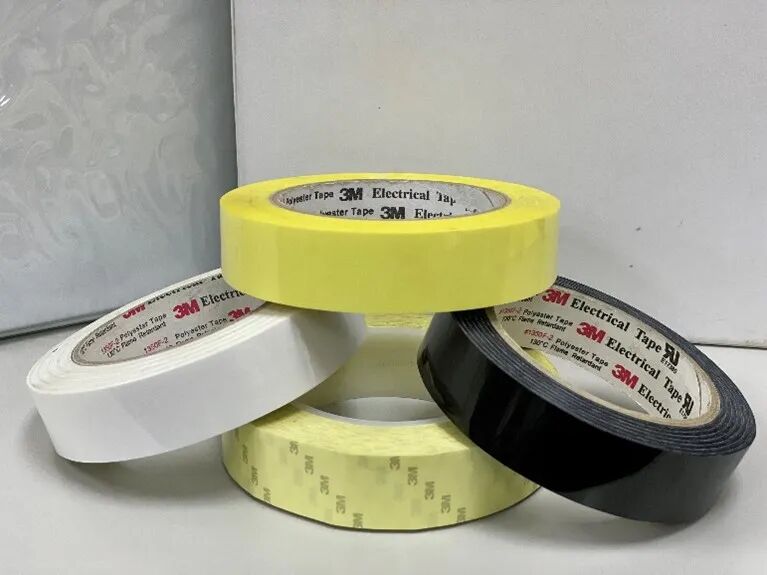

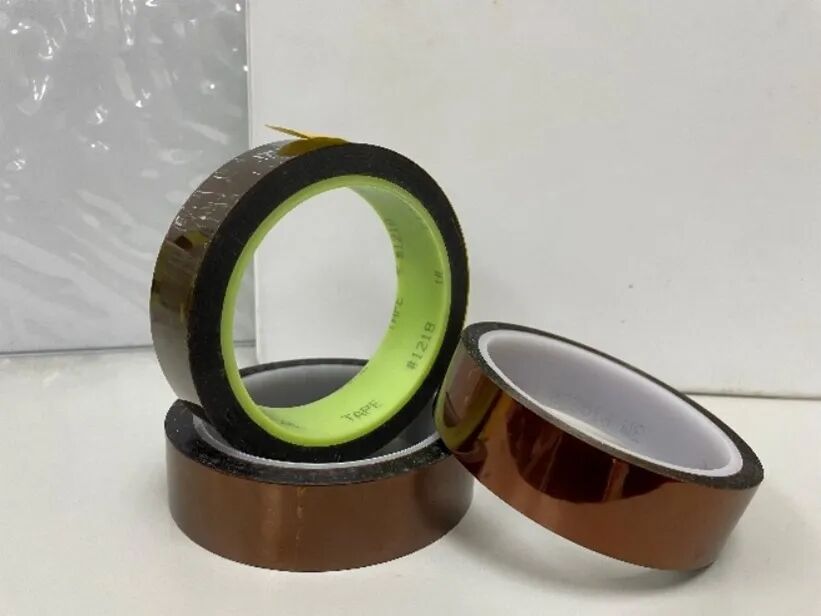

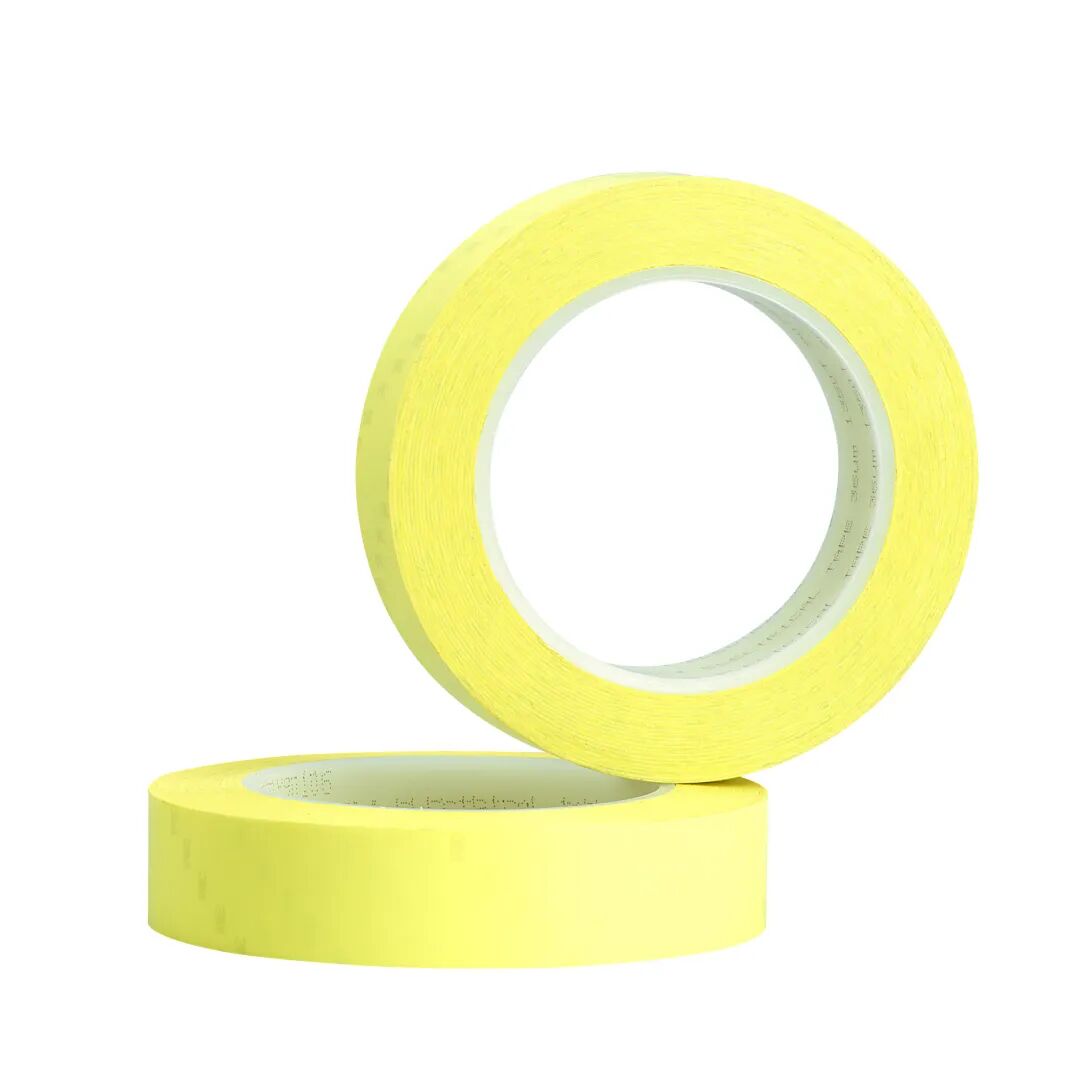

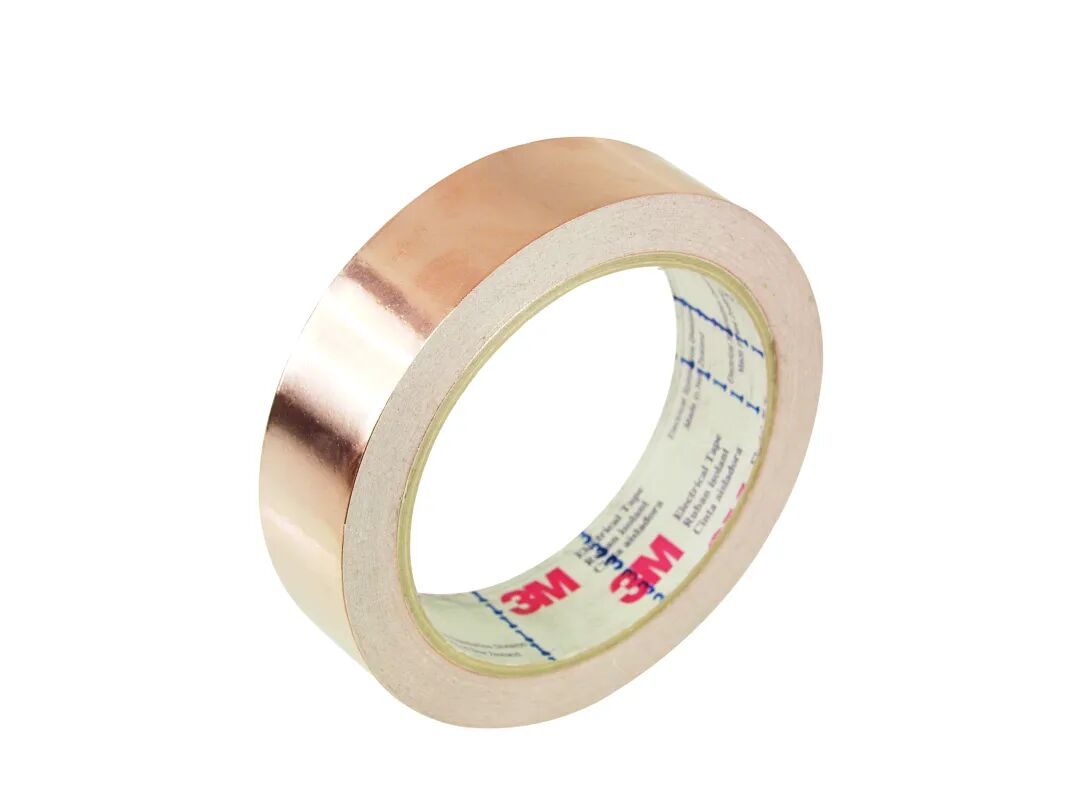

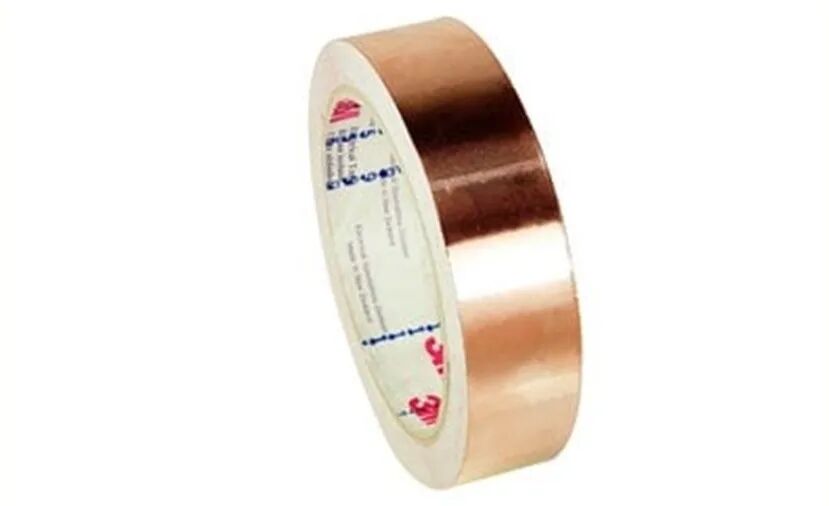

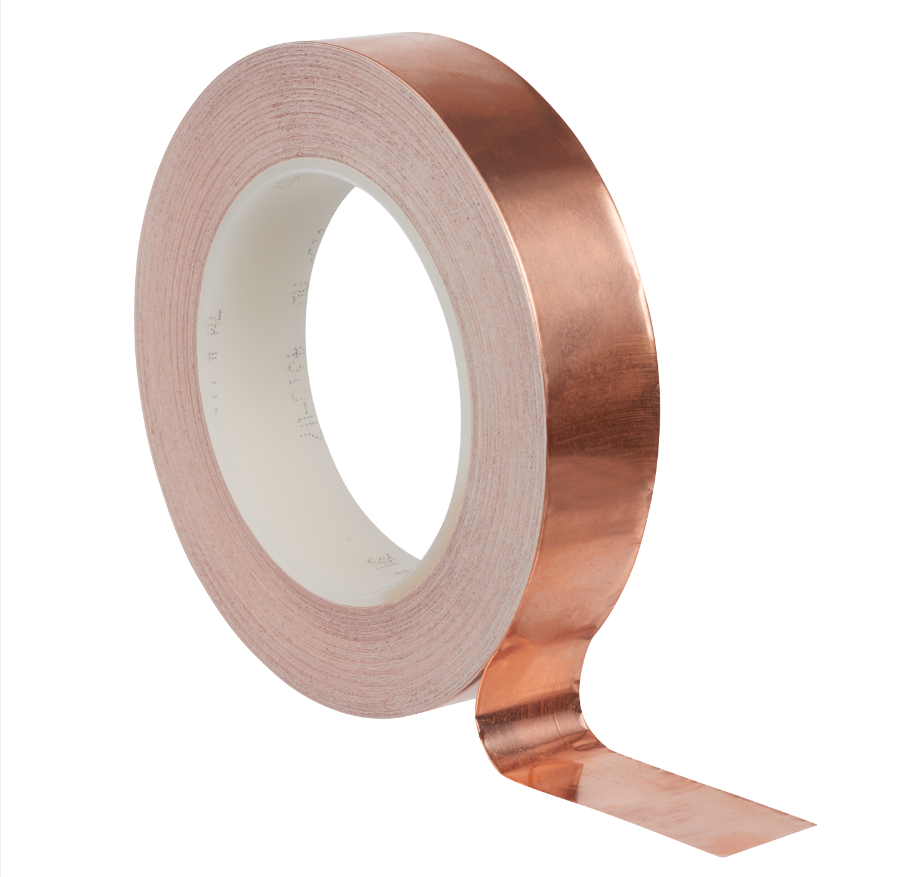

那么“消費類電子產品”又是什么呢?它包括電視機、攝影機、電腦等,都是我們生活中隨處可見的電子產品。而這次我們就要為大家介紹,應用在這些電子產品中的絕緣材料。 我們?nèi)粘J褂玫?/em> 筆記本電腦中 就有絕緣材料 絕緣材料顧名思義,就是用來絕緣的,舉例來說,我們總不希望開開心心買了變壓器回家,一插電結果就**或燒掉吧。所以通俗來講,絕緣材料就是要防止變壓器短路和觸電! 說到絕緣材料,大部分材料在外觀上很難用肉眼分辨,但電氣特性和價格卻是有很大差異,這時候選擇一家有良心、有信譽的制造商就非常重要。 3M的絕緣材料除了符合UL規范及RoHS之外,也絕不會使用和規格書不同的材料,更不會發生樣品和量產品不同的情況。 絕緣材料 接下來,將依照變壓器所用到的絕緣材料(含導電膠帶),由內而外簡單地來做說明。 1. 膠帶類 : 大部分情況下,不論內包、外包、封邊、擋墻等地方,大多會使用膠帶,而*常使用的有下面幾種: PET絕緣膠帶:是以PET為基材的絕緣膠帶,有多種顏色,耐高溫,有阻燃型/非阻燃型,耐電壓5kV,適用于UL Class b等級使用。這個等級內有非常多種膠帶可以選擇,例如3M就有1350F-1系列、1388Y-1、1318-1、1351-1、1350T-3、56、57、44系列等。 PET絕緣膠帶 PI膠帶:PI膠帶又稱為Kapton膠帶,呈現咖啡色半透明狀,具有耐高溫180°C以上、耐電壓5kV、阻燃性等特性,是制作UL Class F and Class H等級變壓器的理想材料。例如3M就有92、1205、1218、PIA220系列等。 PI膠帶 環氧樹脂薄膜膠帶:這可以說是3M的**產品,具有堅韌、沖型性好、耐焊接、耐穿刺、抗溶劑、抗翹邊、電氣特性佳等優點,用于線圈封包、固定,線束外套、捆綁,并用作線芯外層及線間絕緣。例如3M就有Super 10、Super 20、1系列等。 環氧樹脂薄膜膠帶 銅箔:銅箔主要用于電磁屏蔽及抗靜電。例如在電路板上,變壓器若不想被外部磁力干擾,一般就會選用銅箔膠帶作為屏蔽材料。有時也會用于音響**的電源或輸出變壓器上,音響玩家對音質上要求非常高,使用銅箔可以屏蔽機箱內多余的電磁波,防止干擾變壓器。銅箔膠帶分為單面覆膠和雙面覆膠( 1182 )。單面覆膠的銅箔膠帶又分為單導銅箔膠帶( 1194 )和雙導銅箔膠帶( 1181 ),單導銅箔膠帶指覆膠面不導電,只有另外一面銅導電,故稱單導( 1194 )。雙導銅箔膠帶是指覆膠面導電,而且另一面銅本身也導電,故稱雙導( 1181 )。 銅箔 2. 絕緣紙 : 在某些場合下,膠帶類的材料比較容易被刺穿,這時候就要使用絕緣紙的材料來增加厚度防止刺穿。 TufQUIN/CeQUIN:這是3M所生產的一種耐高溫、耐電壓、阻燃的絕緣材料,外觀為米色并帶有紋路的絕緣紙(嚴格來說它并不是紙,但看起來很像),并通過耐溫UL Class H(180°C)/N(200°C)/R(220°C),是變壓器中不可或缺的材料。 TufQUIN/CeQUIN絕緣紙 3. 灌膠類 變壓器灌注膠:主要目的就是為了絕緣,再加上膠固化之后具有硬度,可保護變壓器的線圈和芯芯等部位不受外部潮濕及碰撞影響。這邊說的膠,就是指環氧樹脂( Epoxy ),但絕不是各位在五金行大賣場買到的那種小管狀的AB膠,而是**于電子材料及變壓器絕緣及耐高溫等特殊要求的環氧樹脂,除了上述優點,還要兼顧施工容易,固化后收縮率等問題,所以膠的選擇也是一門很重要的學問。3M的環氧樹脂,通過UL產品認證,絕緣等級為
